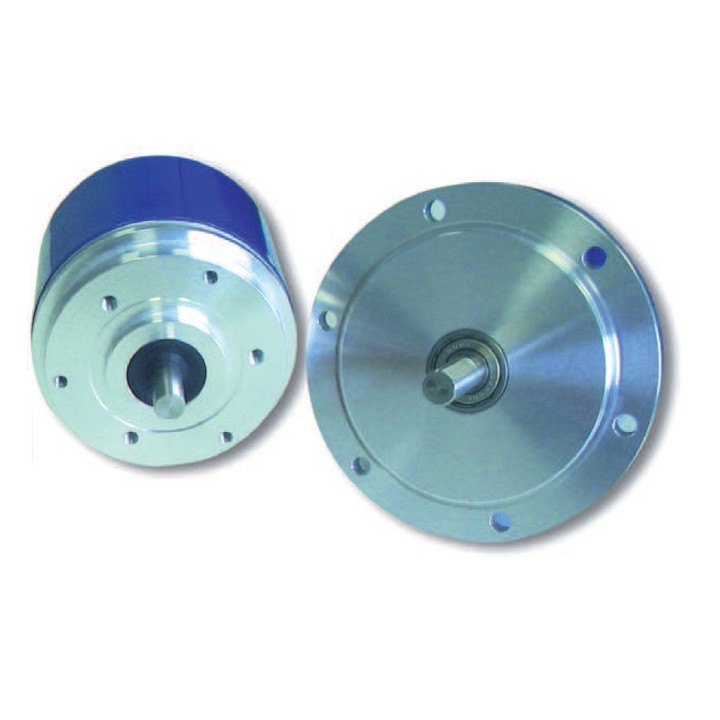

EAM90AR2/2G8/28PNX9S3MAA
Zapytaj o produkt:
Parametry wariantu
| Wykonanie |
kołnierz synchroniczny Ø40 mm
|
| Rozdzielczość wieloobrotowa |
2 imp/obr.
|
| Rozdzielczość jednoobrotowa |
2 imp/obr.
|
| Kodowanie |
Gray'a
|
| Interfejs komunikacyjny |
push-pull
|
| Logika |
negatywna
|
| Opcje |
brak
|
| Montaż |
z ośką Ø9,52 mm
|
| Przyłącze elektryczne |
konektor MIL, 19-pinowy
|
| Kierunek wyprowadzenia |
osiowo
|
Opis
Absolutne przetworniki obrotowo-impulsowe (kodowe) są specjalistycznymi urządzeniami, których zasadą działania jest podawanie pozycji położenia kątowego za pomocą kodu odczytywanego z tarczy kodowej. Położenie jest podawane w kodzie: binarnym, GRAY'a, BCD lub innym. Informacja o położeniu zostaje podana po włączeniu zasilania i jest kontrolowana przez cały czas działania przetwornika. W przypadku zaniku zasilania lub po przekroczeniu częstotliwości granicznej i jej zmniejszeniu przetwornik 'nie traci orientacji' i wskazuje prawidłowe położenie.
Specyfikacja ogólna
| Interfejs komunikacyjny |
SSI
push-pull
|
| Metoda pomiaru |
optyczna
|
| Rozdzielczość |
14 bit
13 bit (enkoder jednoobrotowy)
|
| Prędkość obrotowa |
≤3000 obr./min
|
| Kodowanie |
binarne
Gray'a
|
| Montaż |
z ośką Ø10 mm
z ośką Ø9,52 mm
|
| Zasilanie |
8...28V DC
|
| Moment |
IP 66: ≤0,06 Nm
|
| Przyłącze elektryczne |
konektor M23
konektor MIL
konektor M12
kablowe
|
| Temperatura pracy |
0...+60°C
|
| Stopień ochrony |
IP 66
|
| Materiał obudowy |
malowane aluminium
|
| Wymiary obudowy |
Ø90 mm
|
